Macam Macam Konektor Fiber Optik

Fiber Optik merupakan media transmisi yang menggunakan bahan utama yakni serat kaca yang telah di campurkan dengan bahan plastik yang menggunakan pembiasan cahaya pada saat melakukan transmisi. Serat optik berperan sebagai pemandu gelombang cahaya serat optik yang terbuat dari bahan gelas atau silika dengan ukuran yang sangat kecil dan ringan (dalam satuan mikro meter) yang dapat menghantarkan sinyal informasi dalam jumlah yang besar dengan tingkat kerugian yang sangat rendah.

Semua kabel pada dasarnya memiliki konektor, untuk menghubungkan antar terminal. Macam macam konektor fiber optik tersedia dalam beberapa bentuk tergantung kebutuhan dan implementasinya, biasanya memiliki tipe standar seperti berikut ini:

FC (Fiber Connector)

1. FC (Fiber Connector): di gunakan untuk kabel single mode dengan keakurasian sangat tinggi saat dihubungkan kabel dengan transmitter maupun receiver. Konektor ini menggunakan sistem drat ulir dengan posisi yang dapat diatur, sehingga ketika dipasangkan ke perangkat lain, akurasinya tidak akan mudah berubah. Konektor jenis ini sangat mudah digunakan tanpa slicer/splicing tools.

SC (Subsciber connector)

2. SC (Subsciber Connector): digunakan untuk kabel single mode, dengan sistem dicabut-pasang. Konektor jenis ini tidak terlalu mahal, simpel, dan dapat diatur secara manual dan juga kecepatan pengiriman akurasinya baik bila dipasangkan ke perangkat lain. Konektor tersebut sangat mudah digunakan tanpa slicer/splicing tools

ST (Straight tip)

3. ST (Straight Tip) Hampir mirip dengan konektor BNC. Sangat umum digunakan baik untuk kabel multi mode maupun single mode. Sangat mudah digunakan baik dipasang maupun dicabut.

LC (Lucent connector duplek)

4. LC Duplex  (Lucent Connector) Ini adalah serat singlemode (9 mikron inti) yang dirancang untuk mentransmisikan data jarak jauh dengan kecepatan tinggi. Kabelnya adalah dupleks (dua serat) yang berarti memungkinkan komunikasi sinkron antar perangkat. Diameter cladding adalah 125 mikron.

5. LC Simplex. Dikembangkan oleh Lucent Technologies, konektor LC atau Lucent Connector, ukurannya setengah dari ukuran konektor SC. Konektor LC digunakan untuk penyebaran dengan kepadatan tinggi dimana beberapa serat berhenti di dalam ruang tertutup. Konektor LC menggunakan ferrule 1.25mm dengan mekanisme tab penahan yang serupa dengan konektor telepon atau RJ-45.Sama seperti konektor SC, bodi konektor LC berbentuk persegi, dan dua konektor LC biasanya diikat bersamaan dengan klip plastik untuk membuat koneksi dupleks. Konektor LC dapat digunakan dengan kabel singlemode dan multimode. Pencocokan konektor LC memiliki insertion loss sebesar 0.25dB.

Konektor E2000

6. Konektor E2000 dengan mekanisme kopling push-pull menggunakan rana logam otomatis di konektor untuk melindungi sinar laser dan debu. Konektor E2000 tersedia untuk PC Singlemode, APC dan Multimode PC. Konektor E2000 adalah satu dari sedikit konektor fiber optik yang sudah di lengkapi dengan rana pegas yang berfungsi melindungi ferrule dari debu dan goresan. Rana ditutup secara otomatis saat konektor dilepas, mengunci kotoran yang kemudian dapat menyebabkan kegagalan jaringan, dan mengunci sinar laser yang berpotensi berbahaya.

MU Connector

7. Konektor MU terlihat seperti miniatur SC dengan ferrule 1,25 mm, dengan desain push-pull yang sederhana dan bodi miniatur yang ringkas. Digunakan untuk beberapa konektor optik kompak dan mekanisme self-retentive untuk aplikasi backplane. Konektornya terdiri dari rumah plastik. Konektor MU adalah konektor optik yang di miniatur dan dikembangkan dengan aplikasi kepadatan dan kinerjanya.

Setelah mengetahui beberapa macam konektor fiber optik, saat menggunakan konektor fiber optik ada istilah LC / APC, SC / UPC. Jadi apa itu APC dan UPC dan perbedaanya.

Konektor serat dengan jenis pemolesan berbeda memiliki refleksi belakang yang berbeda. Dengan perkembangan teknologi, empat jenis pemolesan tersedia: permukaan datar, Kontak Fisik (PC), Kontak Fisik Ultra (UPC), dan Kontak Fisik Sudut (APC). Berikut penjelasannya

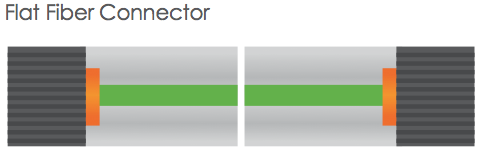

1. Konektor Serat Datar
Masalah utama dengan konektor Fiber Datar adalah ketika dua dari mereka dikawinkan secara alami meninggalkan celah udara kecil antara dua ferrule; ini sebagian karena ujung muka konektor yang relatif besar memungkinkan banyak ketidak sempurnaan yang kecil tetapi signifikan untuk berkumpul di permukaan. Ini tidak banyak digunakan untuk kabel serat mode tunggal dengan ukuran inti hanya 8-9 um, maka evolusi yang diperlukan untuk Kontak Fisik (PC) Konektor

2. Physical Contact (PC)
PC mirip dengan konektor Flat Fiber tetapi dipoles dengan desain sedikit bola (kerucut) untuk mengurangi ukuran keseluruhan dari ujung-muka. Ini membantu mengurangi masalah celah udara yang dihadapi oleh konektor Flat Fiber biasa, menghasilkan Optical Return Loss (ORL) yang lebih rendah, dengan lebih sedikit cahaya yang dikirim kembali ke sumber listrik.

3. Ultra Physical Contact (UPC).
Menghasilkan refleksi belakang bawah (ORL) daripada konektor PC standar, memungkinkan sinyal yang lebih dapat diandalkan di TV digital, telepon dan sistem data, di mana UPC saat ini mendominasi pasar.

Sebagian besar insinyur dan pemasang yakin bahwa kinerja yang buruk yang dihubungkan dengan konektor UPC bukan disebabkan oleh desain, melainkan teknik membelah dan memoles yang buruk. Konektor UPC memiliki kerugian penyisipan yang rendah, tetapi refleksi belakang (ORL) akan bergantung pada kualitas permukaan serat dan, setelah mengulangi perkawinan / unmating, itu akan mulai memburuk.

4. Angled Physical Contact (APC)
Meskipun konektor PC dan UPC memiliki berbagai aplikasi, beberapa contoh memerlukan pengembalian kerugian di wilayah satu dalam satu juta (60dB). Hanya konektor APC yang dapat secara konsisten mencapai kinerja seperti itu. Ini karena menambahkan sudut 8 ° yang kecil ke ujung permukaan memungkinkan koneksi yang lebih kencang jari-jari ujung-permukaan yang lebih kecil. Dikombinasikan dengan itu, setiap cahaya yang diarahkan kembali ke sumber sebenarnya tercermin ke dalam serat cladding, sekali lagi berdasarkan 8 ° muka siku miring.

Perbedaan Antara UPC dan APC
Konektor jenis UPC dan APC telah mendominasi pasar, kedua jenis ini adalah konektor yang paling sering digunakan di industri serat optik. Selain perbedaan yang lebih jelas bahwa konektor UPC berwarna biru sementara konektor APC berwarna hijau, perbedaan utama sebenarnya terletak pada ujung serat.
